液氦溫區氦制冷機基本構成包括五部分：

1.循環氣源系統包括：氦壓縮機、氦氣油分離器及氦氣儲罐。

2.液氦溫區冷箱：液氦溫區冷箱爲真空絕熱冷箱，冷箱中包含有多級換熱器、氦透平膨脹機、内吸附筒、低溫閥門、測量元件等部件。

3.液氦儲存系統包括：液氦杜瓦、冷箱到液氦杜瓦的同軸傳輸管、用于轉注液氦的輸液管。

4.控制系統包括：控制系統硬件、軟件、組态及遠程控制等。

5.公用設施包括：液氮儲罐、儀表空氣系統、冷卻水系統。

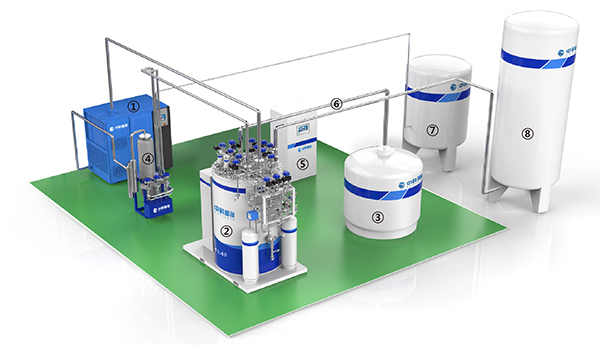

圖1 氦制冷機系統基本構成

①氦壓縮機，②液氦溫區冷箱，③液氦杜瓦，④油分離器，⑤控制櫃，⑥同軸輸液管，⑦液氮儲罐，⑧氦氣儲罐。

20K氦制冷機

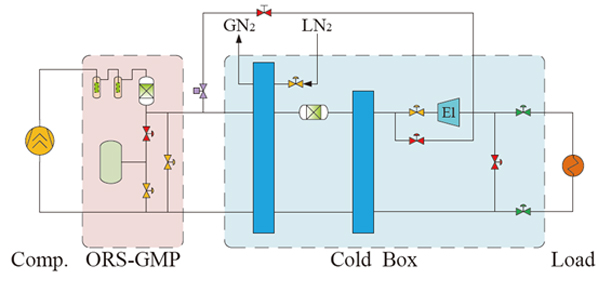

20K氦制冷機采用氦透平逆布雷頓制冷循環來獲得20K的制冷能力，在20K氦制冷機中，所獲得的低于20K的冷氦氣冷卻完用戶設備後返回冷箱，回收冷量後循環利用。

20K氦制冷機的主要設備包括：壓縮機、濾油器、20K冷箱、控制系統，氦氣緩沖罐等，其中20K冷箱爲真空絕熱冷箱，冷箱中包含有多級換熱器、透平膨脹機、内吸附器、低溫閥門、測量元件等部件。

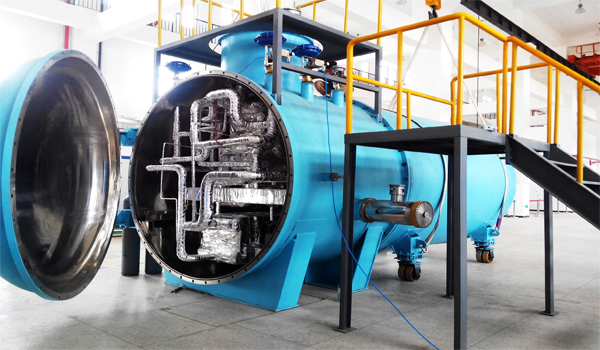

10kW@20K氦制冷機

 20K氦制冷機産品

大型低溫制冷機（20K-2K）及大型液化裝置在超導加速器、核聚變裝置、超導強磁場、反應堆冷中子源CNS、散裂中子源SNS、超導電力設備、超導磁懸浮、宇宙深低溫環境模拟、氦氣回收、液化和儲運、氫氣液化和儲運等領域有着廣泛的應用，是大科學工程、航空航天、新能源等高技術産業的核心技術設備，是國家綜合競争力的重要體現。

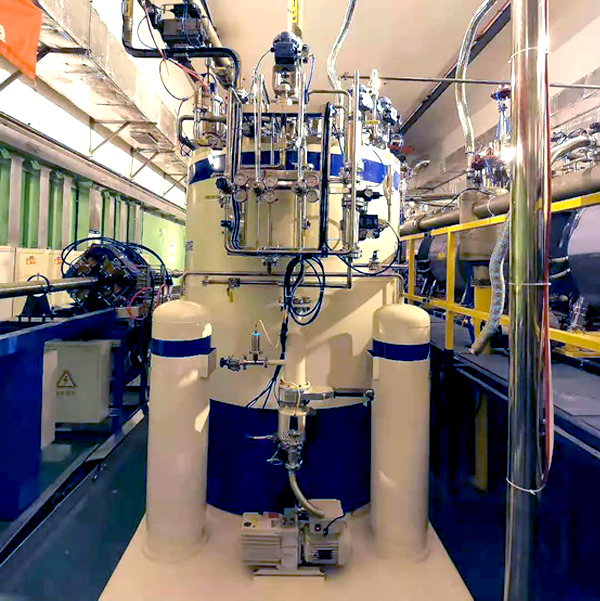

4.5K氦制冷機

大型低溫氦制冷機采用氦壓縮機來獲得高壓氦氣，部分高壓氦氣在透平膨脹機中膨脹制冷，其餘高壓氦氣在多級熱交換器中逐級冷卻，最後通過焦-湯節流閥節流後獲得液氦，爲用戶設備提供液氦溫區的恒溫冷卻，蒸發的氦氣返回冷箱回收冷量後循環利用，這樣的制冷設備稱作氦制冷機。

4.5K氦制冷機主要性能指标

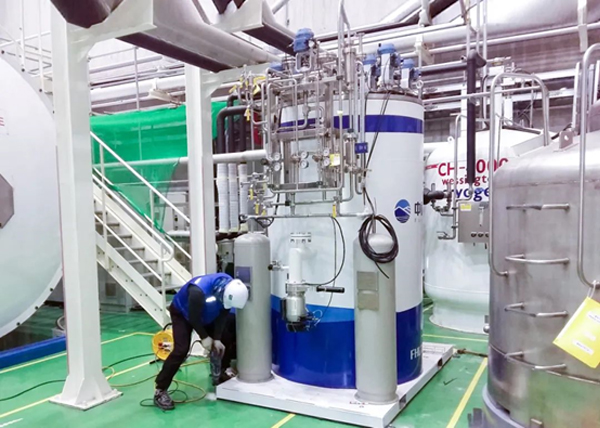

FHR-70氦制冷機

FHR-140氦制冷機
